Introduction Générale
La connectivité Internet et l’accès à toutes
les ressources offertes par cette technologie
est maintenant totalement démocratisée et au cœur du quotidien de l’entreprise.
C’est en effet une révolution complète qu’a apportée la toile, utilisée pour
l’information, l’expression, le divertissement et bien sûr le business.
CEPENDANT INTERNET EST ACTUELLEMENT MENACE PAR
SON PROPRE SUCCÈS...
Sur la toile, chaque équipement possède un
identifiant unique : une adresse IP (Internet Protocol). Cette IP permet
d’identifier le terminal afin de pouvoir échanger des données. L’analogie la
plus courante est celle des n° de téléphone : tout le monde à un n°unique afin
de pouvoir être joint directement.
Quel sont les protocoles qui permettent de
donner un identifiant unique pour les machines pour pouvoir se connecter au
réseau internet ?
Quel sont les techniques qui permettent de
découper un réseau en plusieurs sous réseaux ?
Partie 1: IPV4
_____________________________________________________
I.
Introduction
Un réseau est une
organisation de voies de communication entre entités communicantes. Un réseau
informatique est un dispositif qui permet l’échange de données numériques entre
deux ou plusieurs équipements informatiques. Ainsi il permet de relier les
ressources informatiques, d’échanger des données et des résultats de
traitement. Il permet de même l’accès à des ressources distantes et le partage
de ressources (Partage de disques, imprimantes, ordinateurs).
II.
Le protocole IP
Le protocole IP est conçu pour être
utilisé par le réseau Internet. Il permet un service d’adressage unique pour
l’ensemble des terminaux connectés. Le protocole IP fait partie des protocoles
de la couche réseau responsable de:
·
Adressage
·
Routage :
acheminer les paquets à travers un ensemble de réseaux interconnectés
·
Fragmentation
et réassemblage des paquets (appelés aussi datagrammes)
III.
IPv4
L’adresse
IPV4 est codée sur 32bits et représenté
par 4 nombres entiers (4 octets) entre 0 et 255 et notées sous la forme
xxx.xxx.xxx.xxx.
Exemple d’adresse IP : 194.153.205.26 est une adresse IP.
Les adresses servent aux ordinateurs du réseau pour communiquer
entre-deux, ainsi chaque ordinateur d'un réseau possède une adresse IP unique.
C'est l'ICANN (Internet Corporation for Assigned Names
and Numbers, remplaçant l'IANA, Internet Assigned Numbers Agency, depuis 1998)
qui est chargée d'attribuer des adresses IP publiques, c'est-à-dire les
adresses IP des ordinateurs directement connectés sur le réseau public
internet.
1. Déchiffrement
d’adresse IPv4
Une adresse IP est une adresse 32 bits, généralement
notée sous forme de 4 nombres entiers séparés par des points répartis en quatre
octets (la valeur d'un octet variant de 0 à 255) :
Figure 1 Représentation d'une adresse IPv4
On distingue en fait deux parties dans l'adresse IP :
•NetID (Id de réseau) : la partie des nombres à gauche désigne
le réseau.
•HostID (Id d'hôte) : la partie des nombres de droite
désignent les ordinateurs de ce réseau.
1. Les classes d’adresse
IPv4
Les
adresses IP sont divisées en 5 classes: A, B, C, D et E en fonction des octets
consacrés à l’identification du réseau (net ID) et ceux consacrés à
l’identification de la machine (host ID).
-
La classe D est utilisée pour
diffusion de groupe (les données sont envoyées à un groupe d’ordinateur).
-
La classe E avait été prévue
initialement pour les évolutions futures d’internet.
Les
adresses de classe A sont réservées aux très grands réseaux, tandis que l'on
attribuera les adresses de classe C à des petits réseaux d'entreprise.
Le masque : permet d’obtenir des
informations sur la classe. Il permet aussi de donner le nombre de machines et
de réseaux en séparant la partie NetId et HostId.
Pour
obtenir un masque de la classe, il faut mettre à 1 tous les bits de la partie
réseau et à 0 tous les bits de la partie machine.
Tableau 1 Les Classes d'adresses IPv4
1. Les adresses spéciales
v La
plupart des adresses IPv4 sont des adresses publiques il ya quelques plages des
adresses privées.
Les
adresses des réseaux privés :
§ Classe A : de 10.0.0.0 à
10.255.255.255
§ Classe B : de 172 .16.0.0 à 172 .31.255.255
§ Classe C : de 192.168.0.0 à 192.168.255.255
v L’adresse
127.x .y .z c’est une adresse de re
bouclage elle sert à retourner un message à l’application elle-même.
v L’adresse
0.0.0.0 : indéterminée.

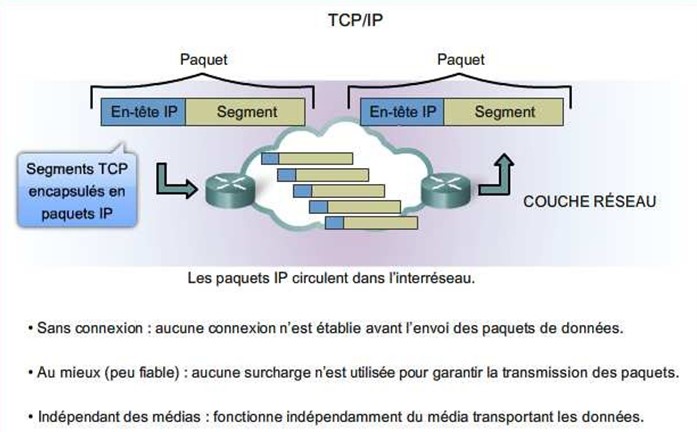

2. Les caractéristiques
de l’IPv4
L’IPV4 est :
•
Sans connexion : aucune connexion n’est etablie avant l’envoi des
paquets des données.
•
Au mieux (peu fiable) : aucune surcharge n’est utilisée pour garantir
la transmission des paquets.
•
Indépendant des médias : fonctionne indépendemment du média
transportant les données.
Télécharger le PFE compléte Ici
